N型負載系列
N型負載系列
N型負載系列產品技術指標
型號 | N-50JR-2W | N-50JR-5W | N-50JR-10W | N-50JR-20W | N-50JR-50W | N-50JR-100W |
料號 | 60.06.080.0001 | 60.06.080.0002 | 60.06.080.0003 | 60.06.080.0004 | 60.06.080.0006 | 60.06.080.0014 |
工作頻率（GHz） | DC-3 | DC-3 | DC-3 | DC-3 | DC-3 | DC-3 |
平均功率（W） | 2 | 5 | 10 | 20 | 50 | 100 |
駐波比（VSWR） | ≤1.2 | ≤1.2 | ≤1.2 | ≤1.2 | ≤1.2 | ≤1.2 |
阻 抗(Ω) | 50 | 50 | 50 | 50 | 50 | 50 |
接口類型 | N公 | N公 | N公 | N公 | N公 | N公 |
工作溫度（℃） | -10 - +70 | -10 - +70 | -10 - +70 | -10 - +70 | -10 - +70 | -10 - +70 |
外形尺寸 | Φ30.7*47mm | Φ29.8*39mm | Φ29.8*71mm | Φ34.4*70mm | Φ49.5*93mm | 70*70*117mm |
符合標準 | MIL-C-39012 | MIL-C-39012 | MIL-C-39012 | MIL-C-39012 | MIL-C-39012 | MIL-C-39012 |

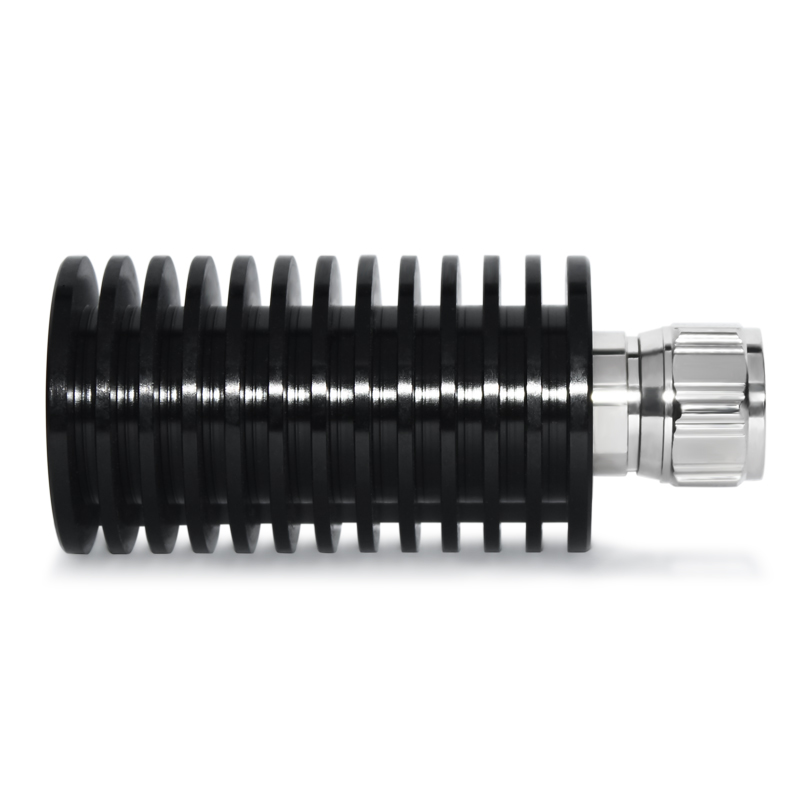

產品外觀圖
N-50JR-50W
