VIValdi測試天線

---

1、產品型號:ZJ-VIVALDI-0760-M04

2、產品名稱:VIVALDI測試天線

3、產品料號:60.06.012.0036

4、技術指標:

電氣性能		機械性能
頻率范圍:	700-6000 可選	接頭形式	SMA-F
極化方式	水平、垂直極化	工作溫度	-45℃~+80℃
輸入阻抗	50 ohm	儲存溫度	-55℃~+85℃
覆蓋范圍	士30°	工作濕度	0~95%
輸出駐波	3.2:1 max	結構平面形變度(平坦度)	≤0.5%
增益	≤2dBi@700-1000MHz ≥4dBi@1500-6000MHz	天線尺寸	150mmx100mmx1.6mm
效率	≥40%Min ≥260%AVg.

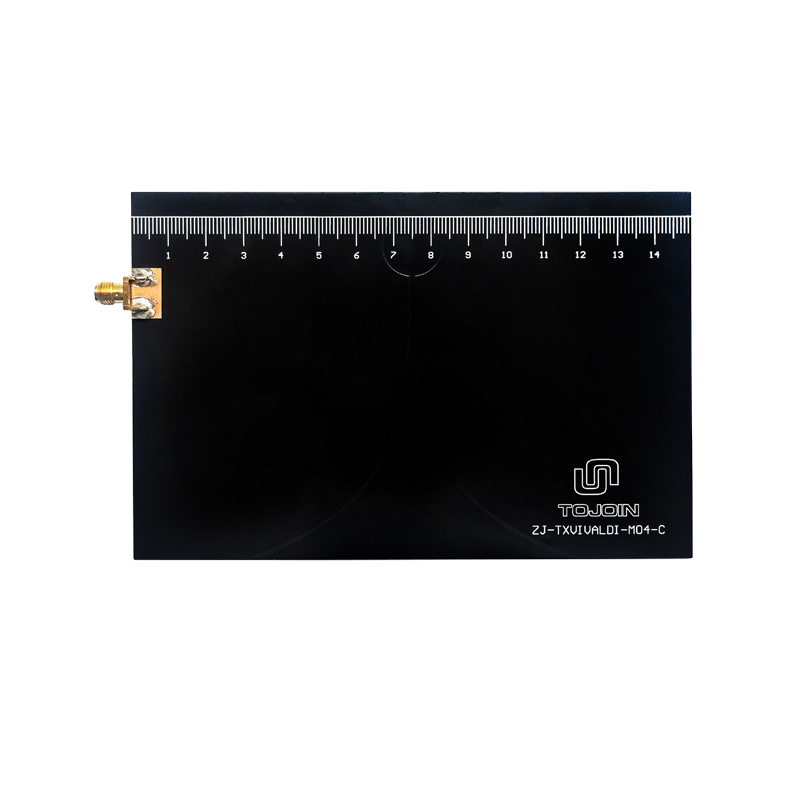

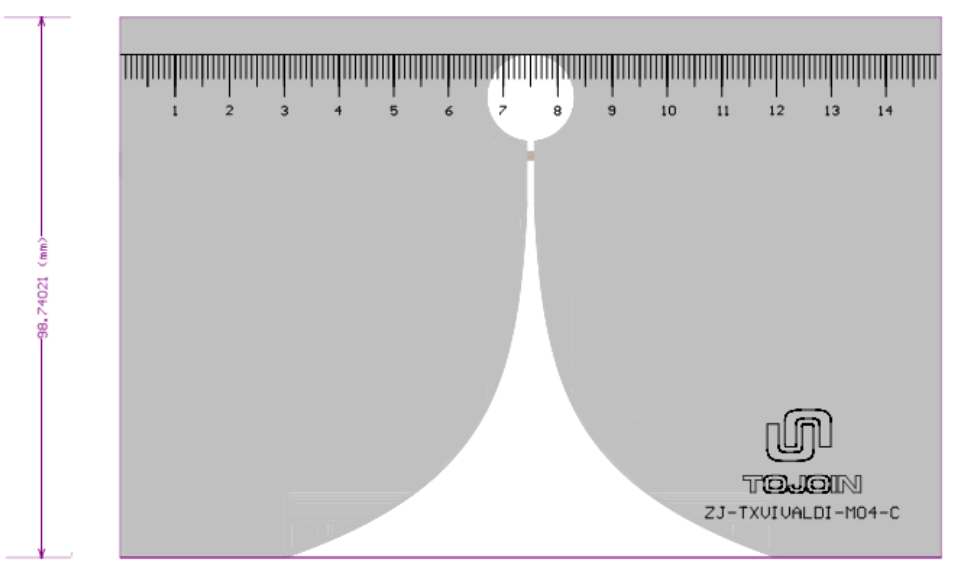

天線結構外觀

---
