ATT 40G系列衰減器

---

1、產品型號(Product Model):3、6、10、20、30dB/2W/DC-40GHz/2.92-JK

2、產品名稱(Product Name):固定衰減器

3、技術指標(Technical Parameter):

工作頻率 (Frequency Range)(GHz)	DC-40
駐波比(VSWR)	≤1. 25
阻抗lmpedance(Q)	50
接口類型 Connectors	2.92-JK(公-母)
額定功率 Power Capacity(W)	2W@25°C
工作溫度 0perating Temperature(°C)	-55 ~+125 °C
外殼 Enclosure	不銹鋼鈍化 Stainless Steel Passivation
內導體 Pin	陽:黃銅鍍金 1.27 μm Male: Gold-plated brass 50 micro-inches 陰:鈹青銅鍍金 1.27 μm Female: Beryllium Bronze Gold 50 micro inches
絕緣子Insulators	PE I
重量 Weight(g)	5

4、衰減精度 Attenuation Accruacy(dB)

料號	規(guī)格型號	衰減精度(dB)
60.06.040.0269	3dB/2W/DC-40G/2.92-JK	-0.7/+0.8
60.06.040.0270	6dB/2W/DC-40G/2.92-JK
60.06.040.0271	10dB/2W/DC-40G/2.92-JK
60.06.040.0272	20dB/2W/DC-40G/2.92-JK	-0.8/+1.0
60.06.040.0273	30dB/2W/DC-40G/2.92-JK	0.8/+1.0

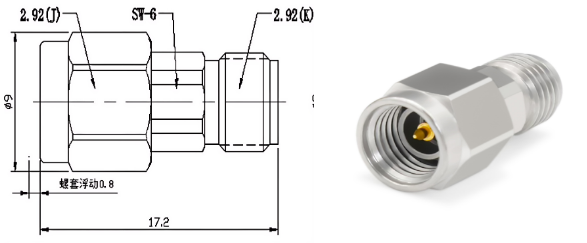

5、外觀結構圖
